Veröffentlicht am

AutoCAD – 0-Punkt ..

Woran erkenne ich den 0-Punkt der Zeichnung?

Natürlich am WKS, dem Weltkoordinatensytem!

Das Koordinatensymbol wird entweder am absoluten Null-Punkt (dem Ursprung oder Ausgangspunkt) angezeigt, oder in der linken unteren Ecke des Arbeitsbereiches – nämlich dann, wenn der Null-Punkt außerhalb des Arbeitsbereiches liegt.

Vorraussetzung ist allerdings, dass das Koordinatensymbol auch im Ursprung (dem Null-Punkt oder Ausgangspunkt) festgelegt wurde..

Woran Du das erkennst?
Schau in die Eigenschaftenpalette, ganz unten unter „Verschiedenes“. Dort findest Du die Angaben zum Koordinatensymbol. Und hier kannst Du sie auch weitgehend einstellen.
Statt WKS steht hier zwar BKS (Benutzerkoordinatensymbol). Aber derzeit in Benutzung ist ja ggf. das WKS – also stimmt das wieder 🙂 .

Benutzerkoordinatensymbole kannst Du auch bennen und speichern. Und gespeicherte BKS kannst Du erneut anwenden.
Das aktuell angewendete BKS (nicht jedoch das WKS oder ein unbenanntes) wird hier ebenfalls angezeigt.

Ob Du Dein Symbol auf dem Bildschirm überhaupt sehen möchtest, ist wie immer mal wieder reine Ansichtssache! Und es gibt verschiedene Möglichkeiten, dies zu steuern:

  • Entweder, wie bereits oben erwähnt, über die Eigenschaftenpalette ..
  • Oder über die Multifunktionsleiste:
    Ansicht > Koordinaten > BKS-Symbol ein ..
  • Die Multifunktionsleste bietet noch eine weitere Möglichkeit:
    Ansicht > Koordinaten > Ansichtsfenster-Werkzeuge ..
Lass Dir die Gruppe „Koordinaten“ anzeigen, falls sie nicht eingeblendet ist..

Um ganz klassisch einen Null-Punkt zu finden, kannst Du natürlich auch einfach eine Linie von dort zeichnen 😉 ..

Übrigens:
das Koordinatensymbol kannst Du auch direkt durch klicken auf das Symbol steuern (RMT).

Veröffentlicht am

AutoCAD – Maßstabsüberwachung ..

Was bewirkt die Zeichenhilfe „Maßstabsüberwachung für Ansichtsfenster“?

Die Zeichenhilfe „Maßstab für Ansichtsfenster ist ungleich Beschriftungsmaßstab“ erscheint nur im Ansichtsfenster eines Papierbereiches.

Die Zeichenhilfe aktiviert sich, sobald der eingestellte Maßstab des Afensters nicht einem vorhandenem Maßstab aus der Maßstabsliste entspricht. Somit überwacht sie sozusagen ein Verstellen des Maßstabes. Durch einfaches anklicken werden Darstellung und Maßstab des Ansichtfensters wieder synchronisiert.

Maßstab ≠ Maßstabsliste und ≠ Darstellung: Zeichenhilfe aktiviert.

Maßstab = Maßstabsliste aber ≠ Darstellung: Zeichenhilfe deaktiviert.

Maßstab = Darstellung = Maßstabsliste: Zeichenhilfe deaktiviert.

Im Download-Bereich gibt es mehr zu diesem Thema.

Veröffentlicht am

Architecture – Registerkarten steuern ..

Wo kann ich die Registerkarten Layout und Modell ein- und ausschalten?

Ich sage immer: „Das ist alles Ansichtssache!“ 🙂

Also: Register Ansicht > Gruppe Fenster .. und dort die Registerkarten ein- oder ausschalten.

Aber natürlich geht das auch anders, nämlich über die Optionen. Die sind denn auch direkt hier zu finden:

Oder hier:

Auf jeden Fall befinden sich die Einstellungen in den Optionen im Register Anzeige > Layout Elemente ..

Veröffentlicht am

AutoCAD – Blockänderung, Auswirkung ..

Warum wirkt sich die Änderung einer Blockdefinition nur auf einige Blöcke aus? (Ich habe den Block mehrfach über die Werkzeugpalette in die Datei eingefügt.)

Keine Angst, das liegt nicht an Dir 😉 .
Das Programm verwendet in der Werkzeugpalette 2 unterschiedliche Varianten von Blöcken, die dann auch unterschiedlich reagieren. Und wenn man das weiß, kann das ein ziemlicher Vorteil sein!

Es gibt Blöcke in der Werkzeugpalette, bei denen passiert folgendes, wenn Du sie von dort einfügst, je nachdem WANN Du sie in die Datei einfügst (und das ist auch gut so)!

  • Beim Einfügen direkt nacheinander aus der Werkzeugpalette erhalten diese Blöcke einen identischen Namen vom Programm verpasst (z.B. *U17).
  • Wird der Befehl unterbrochen und dann oder später derselbe Block aus der Werkzeugpalette erneut eingefügt, erhalten alle dann direkt nacheinander eingefügten Blöcke einen neuen gemeinsamen Blocknamen (z.B. *U18).

Das heißt, Du hast nun faktisch 2 unterschiedliche Blockdefinitionen (*U17 und *U18) mit (noch) gleichem Aussehen in deiner Zeichungsdatei!

Vorteil:
Du kannst diese Blockdefinitionen unterschiedlich bearbeiten und dann umbenennen.
Nachteil:
Wenn Du das Verhalten nicht kennst und einen Block bearbeitest, hast Du natürlich den Eindruck als würde sich nur ein Teil der Blöcke ändern, denn tatsächlich bearbeitest Du ja auch nur eine der Blockdefinitionen. Du müsstest also jeweils eine identische Änderung an 2 Blockdefinitionen durchführen, was logischerweise nicht im Sinne des Erfinders ist.

Lösung:
Füge den Block (die Definition) 1x über die Werkzeugpalette ein, und kopiere dann den Block so oft wie Du ihn benötigst. Best practice: Benenne den Block vorher um!
Jetzt kann dieser interne Block natürlich auch über den Befehl „Einfügen“ erneut eingefügt werden – und alles ist so, wie du es brauchst!

P.S.: Der umbenannte Block kann auch in der Werkzeugpalette aufgenommen werden – aber das ist eine andere Geschichte..

Veröffentlicht am

AutoCAD – Vorlage speichern ..

Wie kann ich eine eigene Vorlage im Vorlagenordner speichern?

Ja, klar möchte man immer die gleiche Grundlagendatei mit identischen Einstellungen verwenden.

Und irgendwie geht das auch mit einer einfachen leeren Datei, die man immer wieder verwendet.

Oder mit der Datei eines laufenden Projektes, die man kopiert.

Oder einer vorhandenen Datei, die man als neue speichert und die Inhalte löscht.

Oder.., oder.., oder… aber halt immer irgendwie und nicht perfekt..

Dabei ist es für die beiden Programme AutoCAD und Architecture wirk-lich ea-sy gemacht und man erspart sich viel nerviges Gelösche aus Dateien.

Entweder:
Die vorbereitete Datei „speichern unter“ und das Dateiformat auf AutoCAD-Zeichnungsvorlagendatei (*.dwt) stellen. Das Programm springt jetzt automatisch in den Programmordner für die Dateivorlagen. Speichere hier Deine Datei (vorsicht, dass Du keine vorhandene AutoDesk-Datei überschreibst).

Oder:
Programmstartbutton > speichern unter > Zeichnungsvorlage ..
Auch hier wird die Datei direkt im Vorlagenordner gespeichert.

Um die Vorlagendatei (*.dwt) zu öffnen und zu ändern, gehst Du ähnlich vor wie beim speichern, um nicht lange nach der Datei zu suchen.
Öffnen>Dateiformat auf *.dwt. umstellen>der entsprechende Ordner wird angezeigt (ev. den Unterordner wechseln).
Datei öffnen, bearbeiten, speichern, schließen, fertig!

Alternativ öffnest Du eine neue dwg mit dieser Vorlage, änderst diese, speicherst als Vorlage und überschreibst dabei die vorhandene Datei.

Du merkst schon: einmal gemacht – für immer gekonnt 🙂 .

Du kannst Dir die Vorlage nun für jede neue Datei auswählen oder beim Öffnen über „SNEU“ grundsätzlich als Vorlage verwenden (in den Optionen einzustellen).

Veröffentlicht am

AutoCAD – Globaler Skalierfaktor ..

Wo finde ich die Einstellungen, um den globalen Skalierfaktor zu ändern?

Bei AutoCAD liegt der Befehl hierfür in der Multifunktionsleiste, wenn auch etwas versteckt. Leider nicht bei AutoCAD-Architecture.

Aber es handelt sich hier ja um eine Systemvariable und zwar um LTSCALE. Also können wir diese auch über die Tastur eingeben und dann den Wert bestimmen. Dies wäre eine Möglichkeit, um den globalen Skalierfaktor zu ändern.

Wahrscheinlich ist uns aber der Linientyp-Manager lieber, denn dort haben wir die gleiche Oberfläche wie in AutoCAD und dort kennen wir uns aus. Nun denn, den Befehl hierzu müssen wir auch über die Tastatur eingeben, und zwar „Linientyp“.
Im Dialogfenster nun noch „Details anzeigen“, et voilá, da ist er ja!

Zusätzlich zu dem globalen Skalierfaktor hast Du hier noch die Möglichkeit, die aktuelle Objektskalierung einzustellen. Diese Einstellung ist identisch mit dem Linientypfaktor in der Eigenschaftenpalette.

Und falls benötigt, kannst Du im Manager auch die identische Skalierung von Linientypen im Modell und Papierbereich einstellen. Setze dafür einen Haken vor „Papierbereichseinheiten zum Skalieren verwenden“.

Veröffentlicht am

AutoCAD – Teilen vs. Bruch ..

Gibt es den Befehl „Teilen“ noch?

Ja .. und .. Nein – jedenfalls nicht so wie früher.
OK. Ich geb ja zu, es ist lange her. Und wer „Teilen“ noch kennt, kennt wahrscheinlich auch noch das alte Symbol für „Ursprung“ – aber das war vor 2001 ..

Wer also direkt z.B. von einer 2000er Version auf 2020 wechselt, der sucht.. und sucht.. und sucht.. und – holt sich erst mal nen Kaffee.

Lösung:
Teilen = „An Punkt brechen“ .. (und da sag ich jetzt mal nichts zu).

Zu finden ist der Befehl dafür ähnlich wie früher:
Start > Ändern .. und zwar im unteren Bereich.
Aber auch hier liegt der Befehl nicht einfach so da. Er ist gestapelt mit „Bruch“ (also eine Öffnung in eine Linie bringen) und „Verbinden“.
Im Klartext: gucke nach dem, was du als letztes genutzt hast, um „An Punkt brechen“ zu finden.. 😮 !

Wer jetzt öfter brechen muss (nein, nicht übergeben.. ), also wer den Befehl häufiger nutzt, kann sich den unteren Bereich auch vorübergehend festpinnen.

Diesen Pin findest Du immer, wenn eine Gruppe auszuklappen ist.

Veröffentlicht am

AutoCAD – Datei aufräumen ..

Ich möchte meine Datei „entschlacken“ und alle nicht genutzten Stile, Blöcke und Layer aus der Datei entfernen, damit sich die Dateigröße verringert. Wo finde ich hierfür den Befehl bereinigen?

Genau, einmal Großreinemachen! Damit erweist Du Dir und Deiner Arbeit einen großen DIENST, benötigtigst einen BESEN und den findest Du hier:

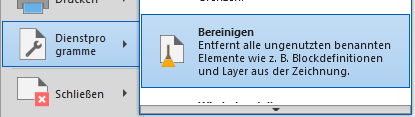

Programmstart-Button > Dienstprogramme > Bereinigen ..

Aber natürlich geht auch das wieder über die Tastatur: BER eingeben und die Autovervollständigung zeigt bereits Bereinigen an (ein Schuft, wer Schlechtes dabei denkt 😉 ).

Aber obacht: viele Blöcke sind verschachtelt. Manche wurden nur erstellt, um sich die Arbeit vorübergehend zu erleichtern.
Dadurch liegen in den tiefsten Tiefen mancher Blöcke andere Blöcke in denen Blöcke liegen mit Blöcken, die Blöcke enthalten… usw. !
Einige können nicht ohne weiteres aufgelöst werden, enthalten aber umfangreiche Blockdefinitionen.

Lösung:
Kannst Du einen Block nicht bereinigen, schau Dir über den Blockeditor an, welche Blöcke darin enthalten sind. Was Du behalten möchtest, füge Dir erneut direkt in die Zeichnung ein (falls nicht schon geschehen) oder in eine Bibliothek.

Kannst Du dann einige Blöcke noch immer nicht bereinigen, suche in Deiner Datei danach – und zwar nicht nur im Modellbereich.

Ich habe schon erlebt, dass ein Block einer gesamten Datei in Mini-Maßstab über die Zwischenablage versehentlich mitten in eine Datei einfgefügt war.
Wie haben wir den Block gefunden? Strg+A und dann über die Eigenschaftenpalette oder gleich dort über die Filterfunktion.
Natürlich sind für solchen Fall auch die Layerfunktionen einsetzbar zusammen mit Objekte isolieren.

In der Regel ist in solchen Fällen Kreativität gefragt!
